放電聲音變化比較大的接頭故障探測案例（九）
時間: 2022-07-08 15:02
瀏覽次數：
同一個故障點，每次放點聲音的大小不一定都一樣，用通過耳朵監聽聲音大小的聲測定點法定點相對不易，需要有豐富的經驗。
一、故障線路情況描述及故障性質診斷
線路名址:上海漕14 電壓等級:10kV
絕緣類型:油浸紙絕緣 電纜全長:2628.5m

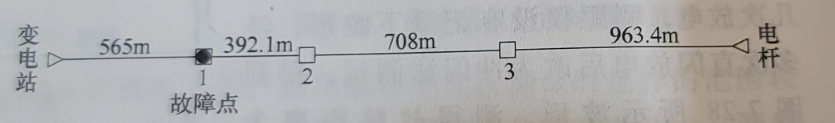

此線路在運行中發生接地故障，用兆歐表測試三相對地都為0，改用萬用表測試，得各相絕緣電阻為:A相對地 50 kΩ、B相對地 20kΩ、C 相對地 10kΩ，診斷此電纜發生了多相高阻接地古障。電纜敷設情況如圖 9-1所示。
電纜敷設情況如圖 9-1示意圖
二、故障測試儀器
GDBN-G60一體化高壓信號發生器、GDBN-C2000電力電纜故障測距儀、兆歐表、萬用表、聽音器等。
三、故障測距與定位過程

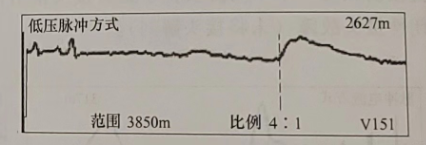

首先在變電站端，用 GDBN-C2000電力電纜故障測距儀 的低壓脈沖法對接地電阻較大的A相進行全長測量，得圖 9-2 所示波形，調整波速度至 151m/μs，測得全長為 2627m，和資料相符。
圖9-2電纜全長波形
圖9-2電纜全長波形

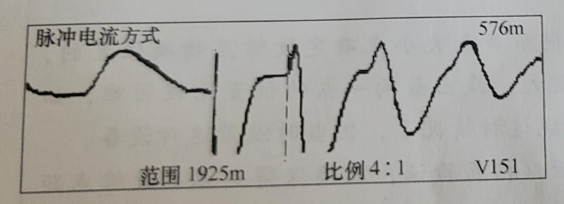

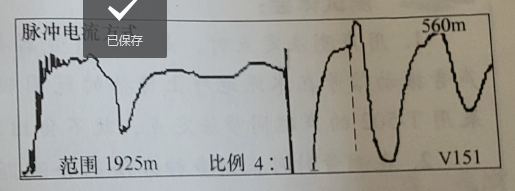

通過B、C相進行脈沖電流沖閃法測試，多次沖擊閃絡后，得圖 9-4、圖 9-5所示波形，分別測得故障距離為576m、560m，由于測試范圍較大，光標每移動一點為8m，綜合分析后得到的故障距離應該在560~570m的地方。
電纜故障波形圖9-3
電纜故障波形圖9-4
電纜故障波形圖9-3
電纜故障波形圖9-4
根據測距結果，和圖樣資料比較時發現，故障點可能在第一個接頭處。然后到570m左右的地方，用聲測法定點，在定點過程中放電電流時大時小，放電聲音也時輕時重，用聽音器辨別比較費力，經過幾人的共同努力，最后定下故障點位置。挖開發現確為中間接頭，解剖后發現由于中間接頭搪鉛處密封不良，電纜受潮而擊穿損壞，部位在三相線芯統包處，鉛包漲開口近分叉附近。
測試體會：
同一個故障點，每次放點聲音的大小不一定都一樣，用通過耳朵監聽聲音大小的聲測定點法定點相對不易，需要有豐富的經驗。
