　　在使用高壓電力電纜的過程中，由于外力破壞、潮濕等原因，會造成電纜故障，嚴重影響電纜的安全運行。必須在短時間內快速找到電纜故障點，及時修復電纜故障點，快速恢復供電。因此，需要一個電纜故障測試儀。本文將簡要介紹電纜故障測試儀的操作步驟。


　　

　　電纜故障測試儀根據傳輸線理論和雷達測距原理，電波在電纜中由始端向終端傳播過程中，故障電纜因阻抗變化會在中途產生反射波形，無故障電纜則產生終端開路波形。這樣，如果向電纜發送一個低壓脈沖或高壓脈沖。用高速采集器采集脈沖波在電纜中傳播時的軌跡數據，將其顯示在屏幕上，用雙游標卡按其特征拐點，測得電波在發射端與故障點傳播一個來回的時間，根據電波在電纜中的傳播速度，算出電纜故障點距發射點的距離。

　　

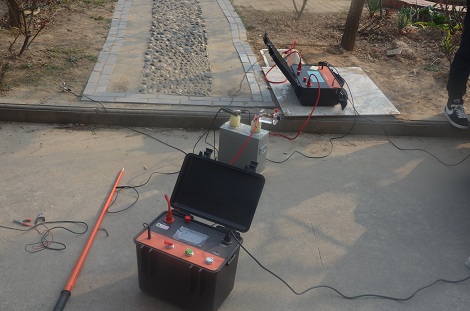

　　現場故障測試前應首先檢查儀器電量是否充足，若電量不足時，應外接電源，儀器方可正常使用。開啟“電源開關”，系統啟動后儀器進入Windows桌面系統后，自動進入電纜故障測試系統設置界面。根據被測電纜的類型、實際長度及故障性質，用觸摸筆點擊電纜儀相關觸摸鍵，進行參數初始設置。

　　

　　參數設置完畢（默認“低壓脈沖法”），將儀器測試線紅、黑二個夾子分別接到被測故障電纜的故障相和另一好相或電纜地線上，點擊“采樣”鍵，儀器自動進入數據采集狀態，波形同時顯示在屏幕上。再次點擊“采樣”鍵，儀器便進入“連續”采樣狀態。操作者可根據屏幕上顯示的波形幅度及位置不斷調節“位置調節”和“振幅調節”旋鈕。調整到波形便于分析為止，再點擊“取消采樣”觸摸鍵停止采樣。

　　

　　如果設置“高壓閃絡法”，點擊“采樣”鍵后，儀器進入“采樣中”的等待狀態，對故障電纜高壓沖閃時，便會自動將“采樣盒”采集的信號顯示在屏幕上。并且再次進入“采樣中”的等待狀態，準備采集下一次高壓沖閃時的信號。在不斷高壓沖閃采樣過程中調節“位移調節”“振幅調節”旋鈕，調整到波形便于分析為止，再點擊“取消采樣” 觸摸鍵停止采樣，然后進行游標操作，得到故障點距測試端電纜長度。

　　

　　電纜故障測試儀屬于一款平時很少用，但是一旦用起來就要迅速使用該設備找到故障點的設備，基本上是平時不起眼，用起來很重要，因此電力工作者需要熟練掌握。
