新型電纜測試高壓信號發生器-GDBN-G60

時間: 2022-09-05 10:32 瀏覽次數：

電纜測試高壓信號發生器適用于35kV及以下電纜故障測試，是電力電纜故障測試中各類高阻性、接地型和疑難電纜故障定位的必備高壓信號發生裝置

電纜故障檢測設備之電纜測試高壓信號發生器

一、電纜測試高壓信號發生器概述

目前我國在現場上使用的電纜故障測試高壓設備多數是分散組合式的，由自耦調壓器、升壓變壓器、硅堆、電容、球間隙以及監視儀表等組成，這種分散組合存在以下問題:

1)每次使用時人工接線、查線，費時且十分不方便。

2)通過改變球間隙大小來改變施加到電纜上去的沖擊高壓，只能大體估計而不能準確控制沖擊高壓的幅值，而且放電時間間隔亦不可調。

3)改變接線或人工調節球間隙時，每次均需人工放電，費時間，且不安全。
4)無隔音措施，球間隙放電噪聲大，影響近距離故障定點。

專門設計的一體化的GDBN-G系列電纜測試高壓信號發生器解決了上述問題。該設備采用了特殊結構和工藝，將升壓、整流和放電控制融為一體，擁有直流高壓、單次放電和周期放電三種工作方式，具有接線簡單、操作安全方便、體積小、重量輕等特點。

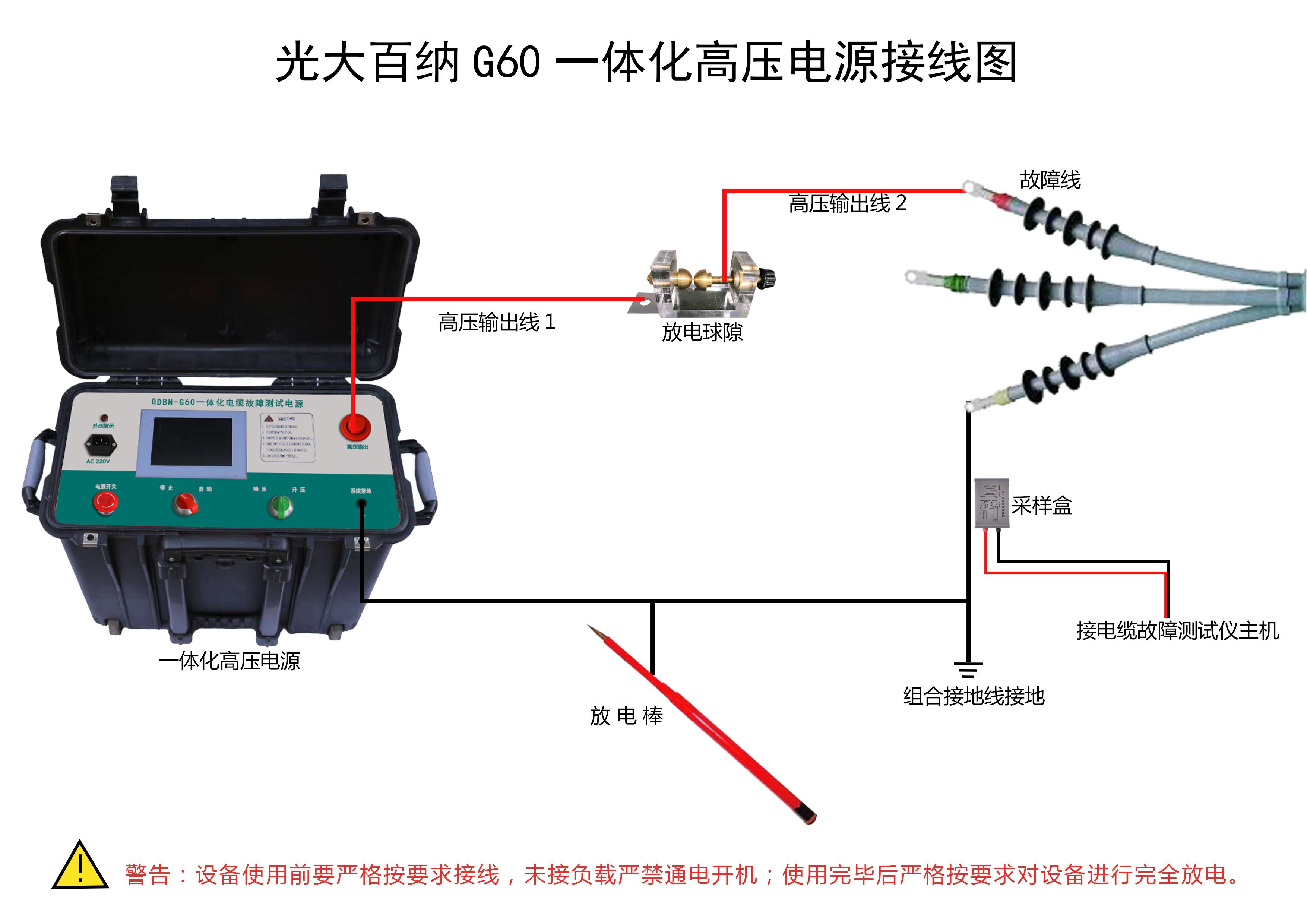

GDBN-G60電纜測試高壓信號發生器接線示意圖

二、電纜測試高壓信號發生器介紹

本產品是我公司在長期從事電纜故障測試研究方面最新開發的創新型換代產品，采用大屏幕彩色液晶顯示器、指示高壓側真實電壓值、具有過壓、過流保護，產品的各項性能指標均處于國內領先地位。該產品滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》，主要用于對高、中低壓電纜故障測試時做沖擊放電試驗電源、也可用于電纜、電容器、電機、瓷瓶等的直流耐壓試驗，是工頻高壓電源的升級換代產品。

三、電纜測試高壓信號發生器適用范圍

適用于35kV及以下電纜故障測試，是電力電纜故障測試中各類高阻性、接地型和疑難電纜故障定位的必備高壓信號發生裝置，廣泛適用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點，電纜故障測試種類包括各種高阻故障、閃絡性故障、低阻接地故障等。

四、電纜測試高壓信號發生器功能特點

1、設備采用工控防護機箱（非鋁合金）、緊湊型設計，軟件控制，具有自動升壓、穩壓功能。

2、智能操作，實時高壓動態顯示，故障點放電自動指示。

3、系統軟件自動判斷，具有過流自動保護功能，并及時進行液晶文字提示。

4、工業級彩色液晶顯示，人機界面友好，數據顯示非常直觀。

5、性能穩定，箱體采用工程塑料絕緣材料，操作安全，體積小、重量輕、接線簡單。

6、專用組合接地線設計，避免因人為接線原因引起的工作異常，性能穩定。

四、電纜測試高壓信號發生器技術參數

輸出電壓:負直流0～32kV，連續可調

內置電容:30kV/2uF脈沖電容
